艾泰基于3G網絡的無線視頻監控方案

2010/05/31

　　“3G”(英語3rd-generation)或“三代”是第三代移動通信技術的簡稱，是指支持高速數據傳輸的蜂窩移動通訊技術。3G服務能夠同時傳送聲音(通話)及數據信息(電子郵件、即時通信等)。代表特征是提供高速數據業務。

　　3G與2G的主要區別是在傳輸聲音和數據的速度上的提升，它能夠在全球范圍內更好地實現無線漫游，并處理圖像、音樂、視頻流等多種媒體形式，提供包括網頁瀏覽、電話會議、電子商務等多種信息服務，同時與已有第二代系統的良好兼容性。

　　一、行業背景

　　“構建和諧平安社會，共筑國際反恐防線”是建設現代安全防范系統的重要目的，這就要求安全防范系統與時俱進，滿足新形勢需求。視頻監控是安全防范系統的重要組成部分，也是安全防范系統基礎性子系統之一，如何借用新科技讓視頻監控向標準化、高清化、智能化、集成化發展，滿足現代安全防范需求成為安全領域的重要議題。

　　現代安全防范系統的子系統視頻監控已經步入網絡化時代。隨著3G技術及3G網絡的逐漸成熟，視頻監控進入了更廣闊的全數字化的網絡時代，即是通常所說的第三代數字化視頻監控時代，數字化監控以其直觀、方便和內容豐富等特點，日益受到人們的重視和關注。基于3G網絡的無線視頻監控開始應用于許多行業和政府部門，從金融領域發展到銀行、廣電、石油、電力、小區、機房、環境等行業。

　　二、行業需求

　　基于3G網絡的無線視頻監控系統實現了終端視頻服務器與監控中心之間通過3G無線路由器進行遠程視頻圖像傳送，進行實時的遠程視頻傳送和移動監控的目的，監控中心可以任意調看一臺或多臺監控設備現場實時圖像。

　　以往的數字視頻網絡監控系統，基本上都是基于局域網或者專網。因此，在不同點的應用中傳輸介質受到了一定的影響，如在偏遠郊區或在原布有各種錯綜復雜通信線的城區重新布網絡線，那造價費用及難度可想而知，而進一步的移動視頻監控更是難以實現�；�3G網絡的無線視頻監控重點在于解決了網絡數據傳輸，傳輸質量流暢，圖像清晰，能滿足目前與今后的視頻監控需求。上海艾泰科技有限公司專業網絡解決方案提供商及服務商以其十年的專業網絡技術與經驗，根據視頻傳輸的需要及3G網絡成熟應用推出了3G路由器產品，已成功應用于基于3G網絡的無線視頻監控系統。

　　三、解決方案

　　艾泰科技基于3G網絡的無線視頻監控解決方案由監控中心、艾泰3G路由器、視頻服務器及攝像頭組成。

視頻服務器簡介：本方案采用的視頻服務器必需支持可設置本機IP地址及網關。

艾泰3G路由器產品特點：艾泰3G路由器采用高性能的工業級MIPS通信處理器，以嵌入式實時操作系統為軟件支撐平臺，系統集成了全系列從邏輯鏈路層到應用層通信協議，支持靜態及動態路由，PPPserver及PPPclient，VPN，DHCPserver及DHCPclient，DDNS，防火墻，NAT，DMZ主機等功能。為用戶提供安全，高速，穩定可靠，各種協議路由轉發的無線路由網絡。本產品已廣泛應用于金融，水利，環保，電力，郵政，氣象等行業。

　　硬件系統

工業級MIPSCPU，主頻380M

FLASH：4MB

SDRAM：16MB

E2PROM：64KB

接口：

5個10/100M以太網口(其中4LAN口，1WAN口)

指示燈：具有“POWER”、“SYS”、“USB”、“WLAN”、“LAN”五個指示燈。

天線接口：標準SMA天線接口，輸入阻抗50歐。

USB接口：標準USB2.0接口。

“Reset”復位按鈕，通過此按鈕，可將路由器的參數配置恢復為出廠值。

　　供電：

外接電源：DC12V1.5A

寬電壓供電：DC5-35V

通信電流：<400mA(12V)

　　無線模塊

　　采用高性能工業級無線模塊，室外覆蓋范圍是11G產品的6倍以上

　　尺寸

　　外形尺寸：181x121x21.5mm(不包括天線和安裝件)

　　其他參數

工作環境溫度-25~+65oC

儲存溫度-40~+85oC

相對濕度95%(無凝結)

　　軟件功能

無線AP、路由器、4口交換機、防火墻四合一

支持VPN安全隧道功能，包括PPTP+L2TP

智能防掉線，支持在線檢測，在線維持，掉線自動重撥，確保設備永遠在線。

支持IPTABLES防火墻，包過濾功能

支持多種協議：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，TELNET，FTP等。

支持動態路由和靜態路由

支持DHCPSERVER功能

支持NAT功能，如SNAT，DNAT

支持動態DDNS

支持DMZ主機

支持路由轉發

支持IP/MAC綁定功能

支持QoS功能

方便的WEB配置，支持遠程WEB管理

支持telnet管理，方便易用的控制臺shell交互環境

支持多臺終端共享廣域網出口

支持多種無線撥號方式：自動分配，指定IP

支持作為PPP服務器，多種認證方式，支持雙向認證

方便易用的SYSLOG系統診斷，調試功能

支持WEB頁面的本地軟件升級

提供1個USB2.0接口，與兼容的3GMODEM卡連接

支持通用即插即用(UPnP)功能

支持802.11n，兼容802.11b/g

支持RTS/CTS協議，數據分片功能

支持64位/128位WEP數據加密，WPA/WPA2、WPA-PSK/WPA2-PSK等多種加密與安全機制

支持WDS無線網絡擴展

　　中心監控室

　　中心監控室具有寬帶網絡、服務器、PC、監控軟件及顯示屏等。

　　四、組網實施

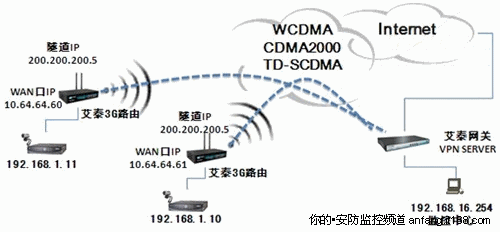

　　此組網方案是在艾泰3G路由器連接到公網監控中心的基礎上建立VPN隧道方式來傳輸視頻圖像，組網實施如下：

監控中心：具有公網固定IP，在一臺HIPER上配置使用該IP地址上網，然后再建立lan-to-lan的VPN服務器，具體VPN服務器建立方式請參考上海艾泰科技有限公司的《ReOS6.0VPN配置手冊》。

3G路由器：配置開通3G業務的SIM卡，配置lan-to-lan的VPN(PPTP或L2TP)及其它必要功能，具體配置方法請參考上海艾泰科技有限公司的《艾泰3G路由器配置手冊》。

視頻服務器：配置視頻服務器IP地址和3G路由器地址同一網段，網關指向3G路由器LAN口地址，其它功能性配置請參考各品牌視頻服務器使用說明。

3G撥號成功后，再進行VPN撥號，VPN連接成功后，在控制中心的PC上直接訪問監控設備的IP地址，即可實現遠程監控的目的。艾泰科技以十年的專業技術及經驗為“構建和諧平安社會，共筑國際反恐防線”提供專業網絡解決方案和服務。
